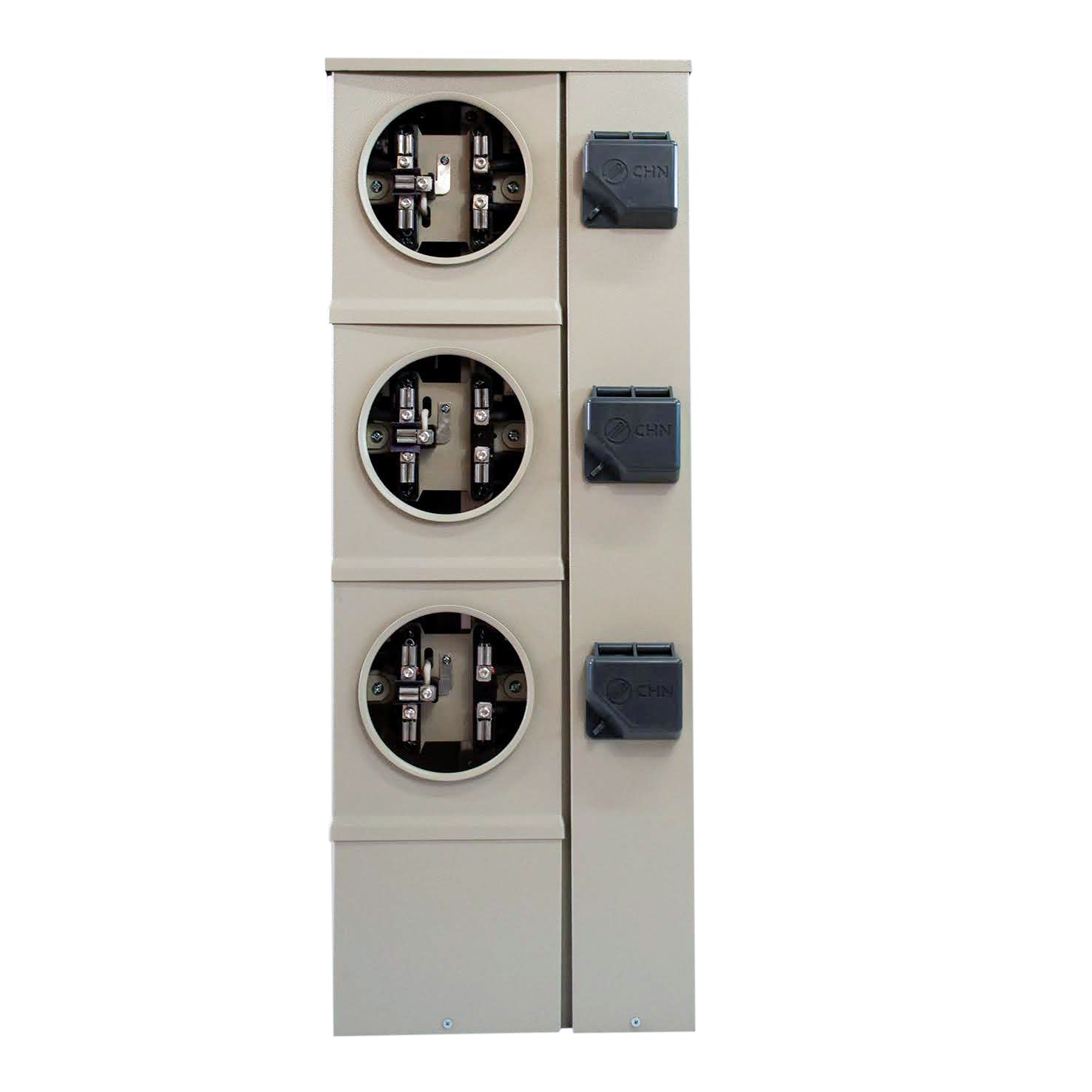

Diseñado para ensamblar uno o más módulos verticales a una caja de conexión a la acometida, cada módulo vertical puede alojar desde 1 hasta 6 servicios en 5100A, desde 1 hasta 5 servicios en 7100A y desde 1 hasta 4 servicios en 5200A/7200A, con posibilidad de combinar módulos bifasicos y trifasicos.
Ideal para plazas comerciales, edificios múltiples de viviendas verticales y donde se requiera una concentración de medidores de consumo de energía
- Buss principal de 500A / 900A (Al) y 700A / 1200A (Cu)
- Manga termocontractil en barras del Buss principal y Buss del módulo para mayor seguridad del equipo.
- Mordaza de alta sujeción con clip de uña, montada en base de baquelita.
- Preparado para recibir interruptor Riel - Din y/o Caja moldeada.
- Tornillería en acero inoxidable.
- Gabinete en lámina galvanizada G90 / Cal. 18
- Pintura electrostática.
- Gabinete de conexión con interruptor principal ABB.
- Gabinete de conexión directa a acometida con zapata mecánica bimetálica.
- Cumple con norma CFE GWH00-11
- Durable en áreas corrosivas
Barras Aisladas
Para evitar falsos contactos y cortos circuitos
Interruptores para riel
Menor probabilidad de
calentamiento y falsos
contactos.Diagrama Eléctrico
Nucleos Reconocidos
Diferentes marcas de nucleos autorizados y de alta calidad.
Medidas
Dimensiones |
1 y 2 Servicios XS |
3 Servicios XS |
4 Servicios XS |
5 Servicios XS |
Dimensiones | ANCHO | ALTO | FONDO |
---|---|---|---|
1 y 2 Servicios | 36 CM | 70 CM | 16 CM |
3 Servicios | 36 CM | 95 CM | 16 CM |
4 Servicios | 36 CM | 120 CM | 16 CM |
5 Servicios | 36 CM | 145 CM | 16 CM |
