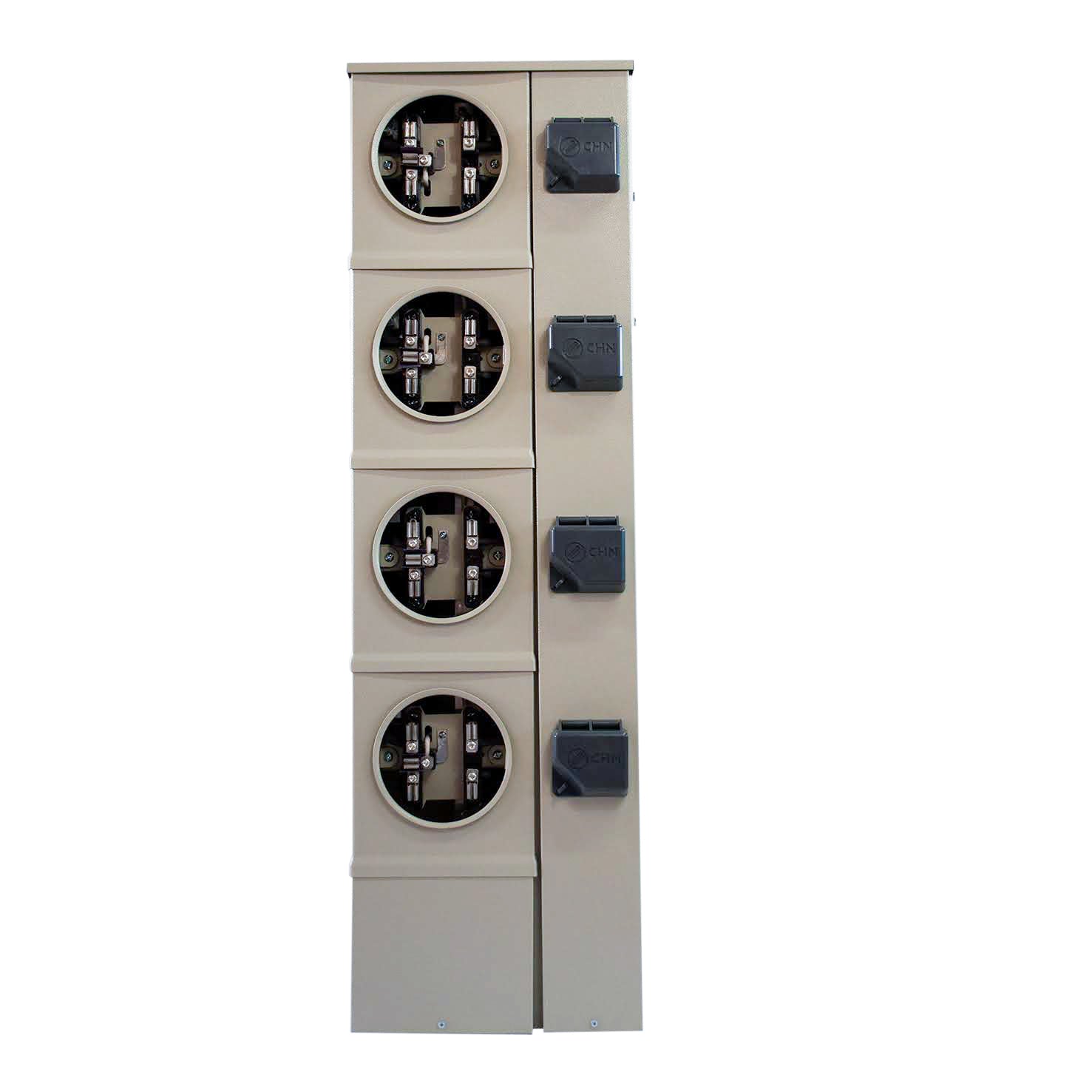

Diseñado para ensamblar uno o más módulos verticales a una caja de conexión a la acometida, cada módulo vertical puede alojar desde 1 hasta 6 servicios en 5100A, desde 1 hasta 5 servicios en 7100A y desde 1 hasta 4 servicios en 5200A/7200A, con posibilidad de combinar módulos bifasicos y trifasicos.
Ideal para plazas comerciales, edificios múltiples de viviendas verticales y donde se requiera una concentración de medidores de consumo de energía
Buss principal de 500A / 900A (Al) y 700A / 1200A (Cu)
Manga termocontractil en barras del Buss principal y Buss del módulo para mayor seguridad del equipo.
Mordaza de alta sujeción con clip de uña, montada en base de baquelita.
Preparado para recibir interruptor Riel - Din y/o Caja moldeada.
Tornillería en acero inoxidable.
Gabinete en lámina galvanizada G90 / Cal. 18
Pintura electrostática.
Gabinete de conexión con interruptor principal ABB.
Gabinete de conexión directa a acometida con zapata mecánica bimetálica.
Cumple con norma CFE GWH00-11
Durable en áreas corrosivas
Barras Aisladas
Para evitar falsos contactos y cortos circuitos
Interruptores para riel
Menor probabilidad de calentamiento y falsos contactos.
Diagrama Eléctrico
Nucleos Reconocidos
Diferentes marcas de nucleos autorizados y de alta calidad.
Medidas
Dimensiones
1 y 2 Servicios
XS
3 Servicios
XS
4 Servicios
XS
5 Servicios
XS
Dimensiones
ANCHO
ALTO
FONDO
1 y 2 Servicios
36 CM
70 CM
16 CM
3 Servicios
36 CM
95 CM
16 CM
4 Servicios
36 CM
120 CM
16 CM
5 Servicios
36 CM
145 CM
6 CM
